dl2_800a02_EX-FのI/Oボード配線(Avanti)

※電気周りの改造には感電の危険が伴いますので、必ず電源を抜いて行ってください。

①キットI/Oボードへの配線について

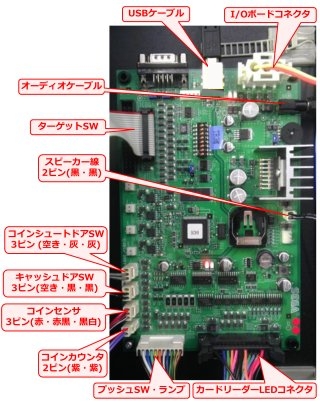

上図のように配線してください。
3ピンコネクタは3種類、2ピンコネクタは2種類ありますので、ご注意ください。

なお、図に記載したハーネスの色は一例であり、お客様のマシンの状況によっては異なることがございます。
